| 项目 | 规格 |
|---|---|
| 产品名称 |

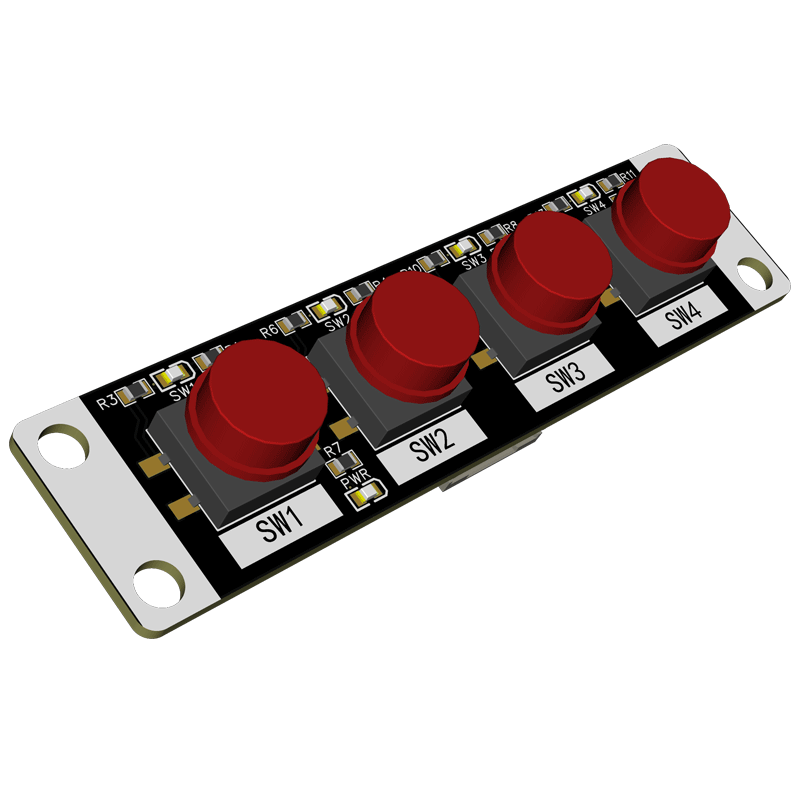

四位轻触按键模组 |
| 品牌 | BIT-TREE（比特树） |

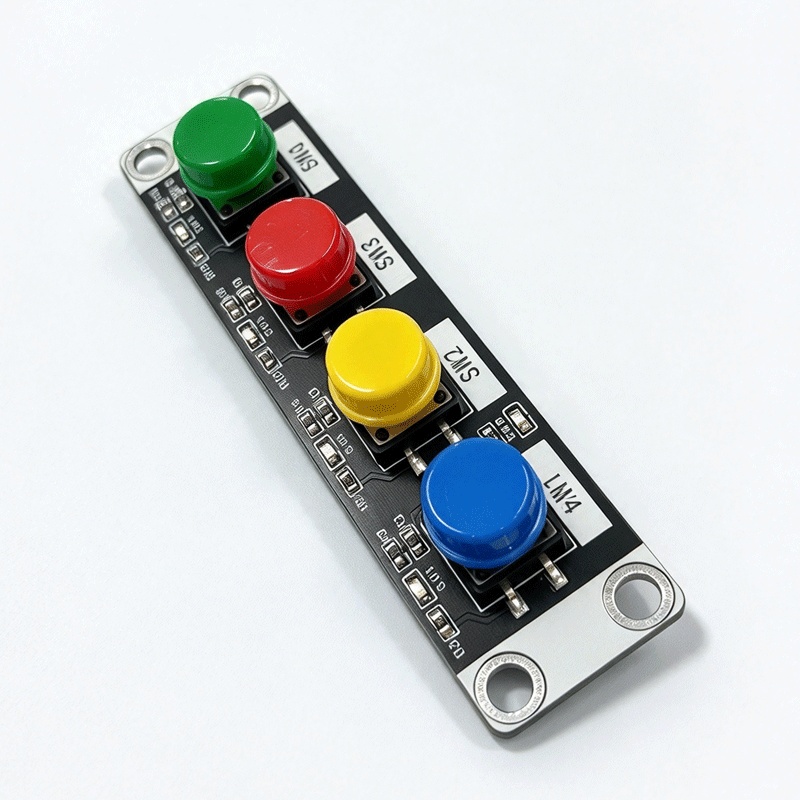

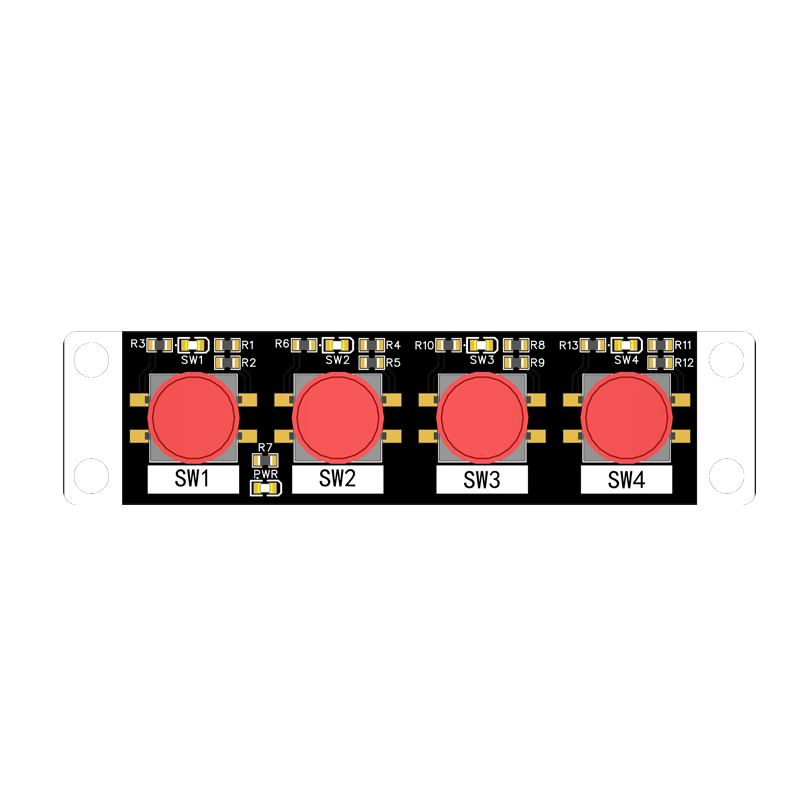

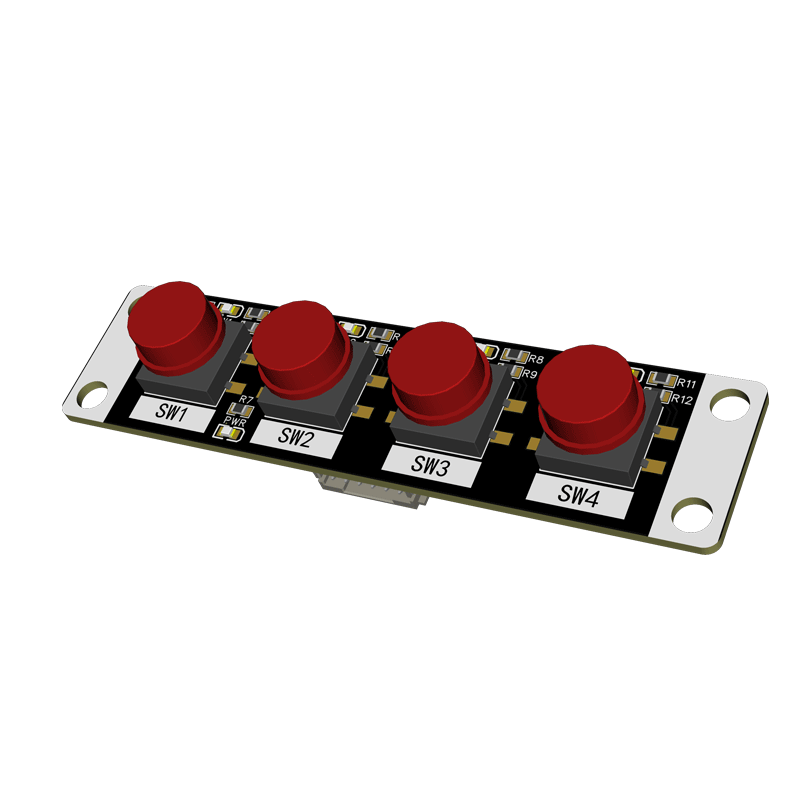

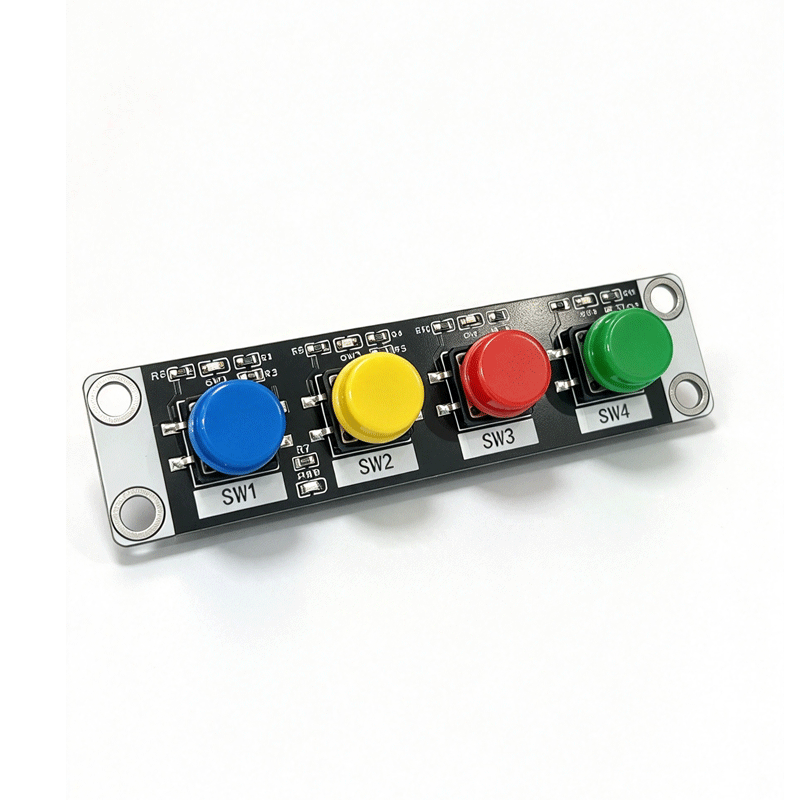

| 按键数量 | 4 通道独立按键 KEY1 / KEY2 / KEY3 / KEY4 |
| 按键本体 | 664.3mm 轻触开关，按压力 180gf，机械寿命≥50 万次 |
| 工作电压 | 3.3V ~ 5V DC（宽压兼容） |
| 供电电流 | 静态电流＜10μA；按键按下单路最大 1mA |
| 输出类型 | 数字 GPIO 输出，板载内置上拉电阻 |
| 电平逻辑 | 默认高电平；按键按下 → 输出低电平 |

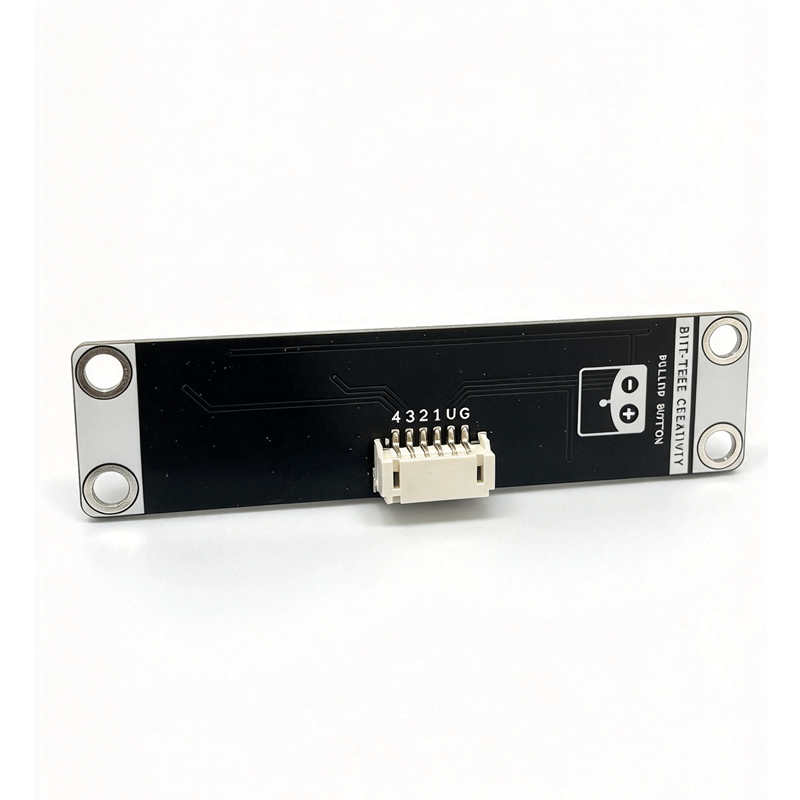

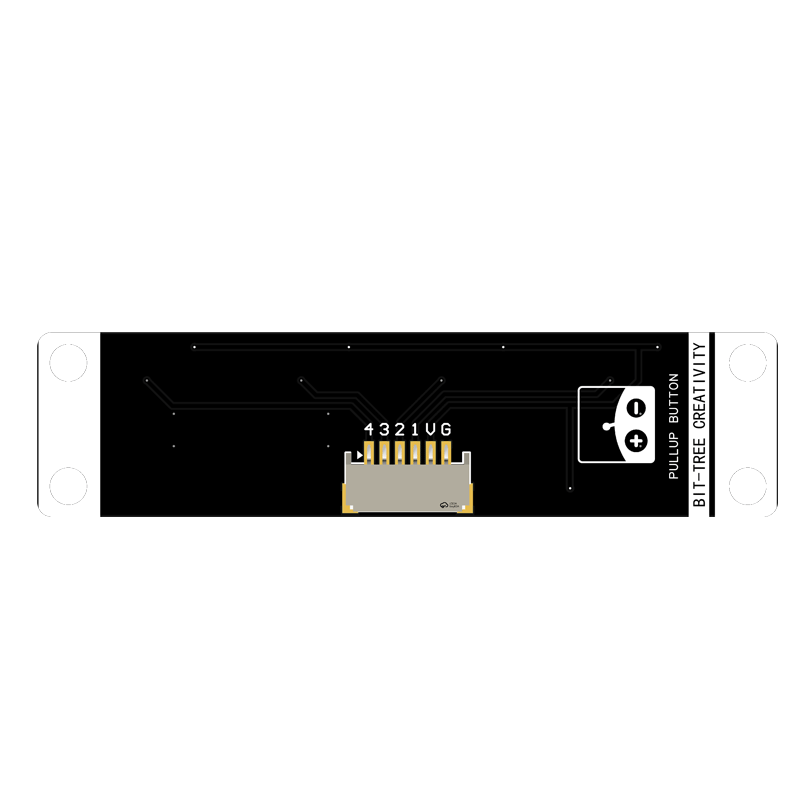

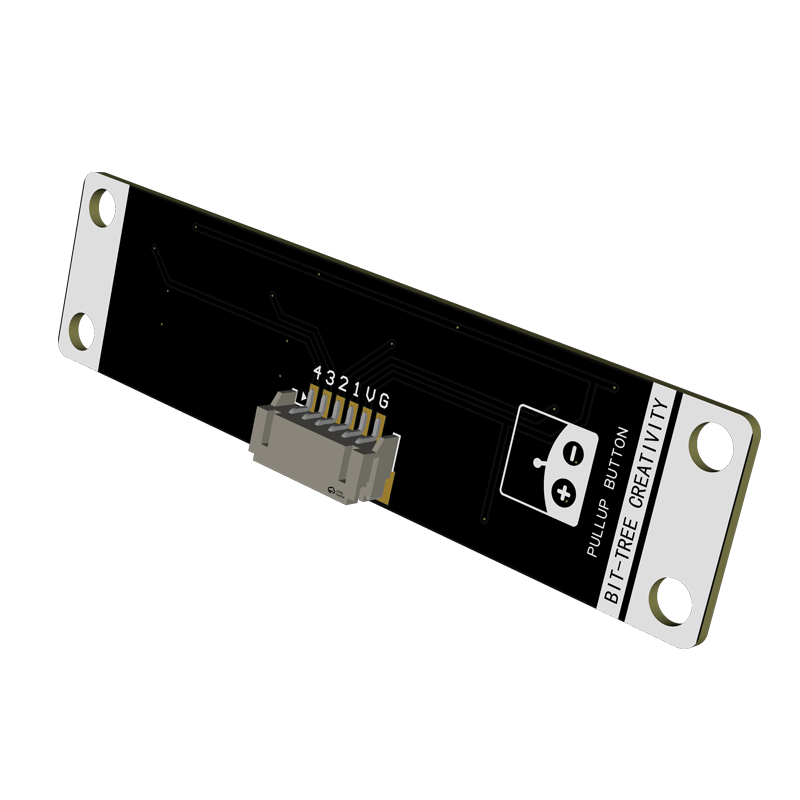

| 接口规格 | PH2.0 6P 插座，防反接定位设计，间距 2.0mm |
|
引脚定义
|
Pin1：VCC，电源正极，3.3V~5V
|
| PCB 材质 | FR-4，1.6mm 板厚，喷锡工艺 |
| 模块尺寸 | 45mm × 22mm |
| 工作温度 | -20℃ ~ +70℃ |
| 存储温度 | -30℃ ~ +80℃ |
| 适用主控 | ESP32 / ESP8266 / STM32 / PY32 / Arduino / NodeMCU |
| 应用场景 | STEM 教学、创客 DIY、人机交互、机器人控制、物联网输入触发 |
